西北戈壁，拼荊斬棘——徠卡GNSS助力超長引水隧洞順利貫通！
在祖國西北的大戈壁上，建設者們正在修建一條備受矚目的引水工程。
該工程橫跨高達數千米的山脈，為此工程師們需要穿山開挖出一條長42KM，埋深達到2000多米的引水隧洞，高山地質條件復雜，開挖極其困難，工程量巨大。
工程未動，測量先行！
控制測量重要性：
一般隧道施工時，測量稍有不慎就會導致線路偏移，造成額外的成本投入，更別說如此重量級的隧洞工程，一旦測量工作出現問題，造成的損失將無法估量。
在隧洞工程的諸多測量任務中，項目的首級控制網測量尤為關鍵，其控制精度直接影響著隧洞最終是否能夠順利貫通。
GNSS靜態測量擁有精度高，可以全天候作業，操作簡單等特點，是目前各種大型工程項目中首級控制網測量的首選。而對于GNSS靜態測量來說，首先要考慮的無疑是能夠提供高質量GNSS數據的接收機以及簡單易用，結果可靠的后處理軟件。
項目難點：
在環境惡劣的西北戈壁進行GNSS靜態測量作業，有以下難點：

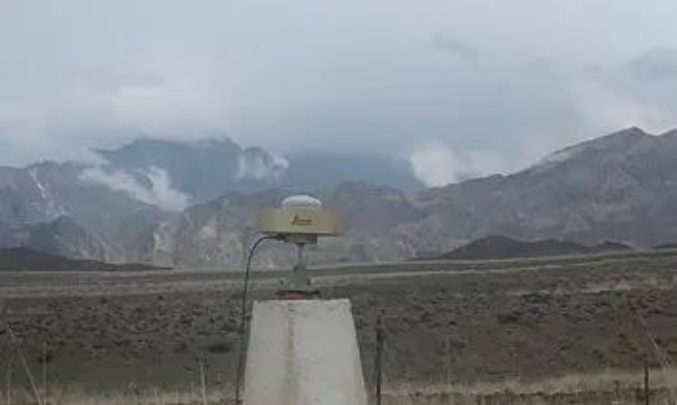

測區海拔落差較大，部分GNSS靜態點位只能依山布設，衛星信號遮擋嚴重，對GNSS天線的衛星信號跟蹤能力要求高；
本項目隧道全長42km，僅出入口可布設控制點，這就導致控制網的長邊超過42KM，而短邊不到3KM，長短邊問題嚴重；
測區位于無人區域，作業環境惡劣，高海拔極低溫，且單個測量時段較長，非?？简炘O(shè)備在惡劣環境的可靠性以及持續作業能力。
技術方案：
珠聯璧合，相得益彰

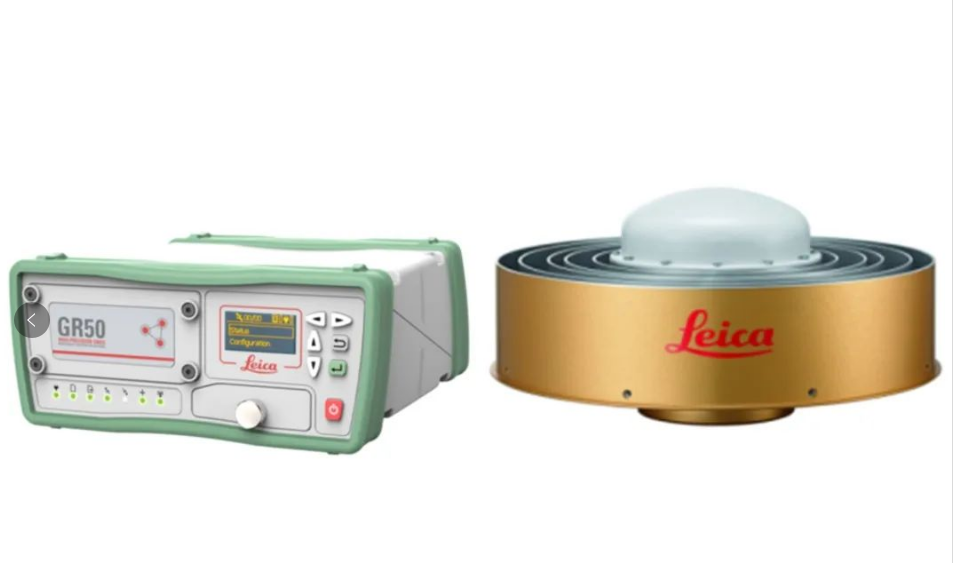

徠卡GR50參考站接收機+徠卡AR20 3D扼流圈天線

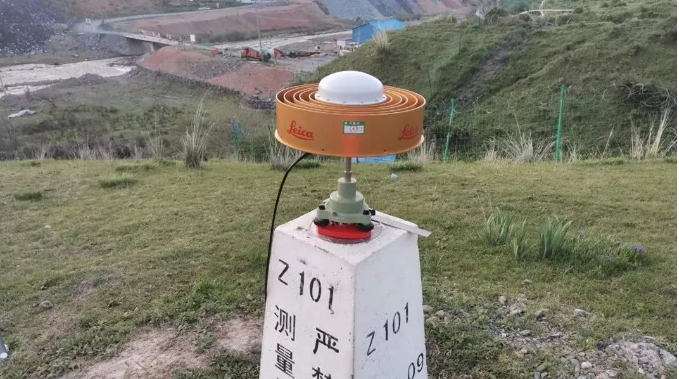

天線方面，徠卡AR20 GNSS天線采用了全新設計的3D扼流圈，增強了衛星跟蹤性能，具有出色的相位中心穩定性和無與倫比的抑制多路徑性能，在周圍遮擋嚴重的環境下徠卡AR20也能對衛星穩定跟蹤，獲取高質量衛星信號，保障數據可靠，避免返工重測。

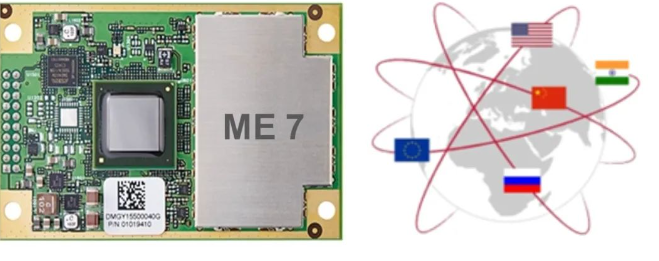

接收機方面，徠卡GR50 GNSS接收機配置全新一代測量主板，全面支持北斗衛星信號，搭載先進的信號跟蹤和干擾抑制測量引擎，有著優于0.5mm的GNSS載波相位測量噪聲，即使在困難環境條件下，依然可以提供穩定可靠的高質量GNSS 觀測數據。
此外，徠卡GR50 GNSS接收機，還采用瑞士軍工設計，防塵防水等級達到IP67，適應高海拔、極低溫作業環境；同時GR50內置可拆卸大容量電池，一塊電池可連續供電20個小時以上，滿足高等級控制網長時間靜態測量要求。

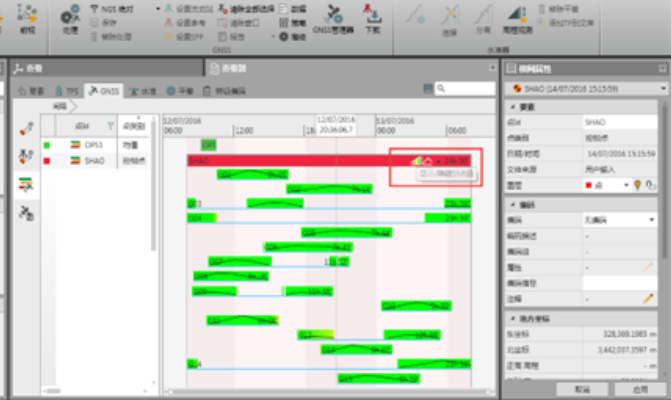

解算軟件方面，徠卡Infinity數據后處理軟件，界面清晰明了，功能簡單易用，不僅支持GPS/GLONASS/北斗/伽利略/QZSS五個星座的數據同時解算，還支持單北斗解算，強大的基線解算能力幫助用戶輕松搞定各種靜態數據解算。
徠卡GR50參考站接收機+徠卡AR20 3D扼流圈天線的靜態測量方案致力于高等級、高精度的控制網測量，在惡劣環境作業依舊保持高精度和高可靠性，性能出眾，無懼錘煉，為超長引水隧洞順利貫通保駕護航！
項目成果：
經過多次測試以及實際應用驗證，徠卡測量系統提供的徠卡GR50參考站接收機、徠卡AR20 3D扼流圈天線以及Infinity后處理軟件輕松解決以上難題，順利完成了該隧洞的首級控制網測量，助力隧洞貫通。
更多相關
破壟斷 可用于測繪 中科院研制“三維相機”為地面精準畫像
從中科院長春光學精密機械與物理研究所了解到，丁亞林研究員團隊研制出高分辨率的大視場三線陣相機，將其搭載在飛機上對地面拍攝，可獲得飛行范圍內的高精度三維立體照片。該成果打破了國外同類技術壟斷，可用于...
關于推進海洋測繪工作的思考
海洋測繪是測繪工作的重要組成部分。近年來，隨著我國海洋強國戰略的實施，我國的海洋測繪工作發展迅速，取得了優異成績。但仍存在諸多方面的短板，制約我國海洋測繪事業發展?！ 〗?，在2019年全國國土測...
南方測繪RTK創享V2：高精度測量的革新力量
南方測繪作為中國測繪地理信息行業的領軍企業，其推出的RTK創享V2接收機代表了國產高精度GNSS設備的先進水平。這款設備集成了多項技術創新，為工程測量、地形測...
際上導航GS-130G手持激光雷達掃描系統：突破界限
際上導航GS-130G手持激光雷達掃描系統：開啟三維數字化新紀元在數字化浪潮席卷全球的今天，三維數據采集技術正以前所未有的速度改變著傳統測繪和空間信息獲取的方式。際上導航推出的GS-130G手持激光雷...
徠卡手持測距儀拍照即可解決廣告牌尺寸測量
在公路兩旁或城市中，不乏許多巨幅廣告牌在向我們宣傳各式各樣的產品、公司或文化等。其實在這背后，還有一些公司、單位在對廣告牌進行測量，例如長、寬、面積等?！ 〕枪軉挝唬簩π陆◤V告牌進行檢查和驗收，如...
RTK如何進行間接測量？
RTK（Real-TimeKinematic）技術通常用于直接測量，即通過接收和解碼來自至少一個基準站的差分信號，實時計算移動站的位置。但在某些情況下，特別是在像控點（ControlPoints）...

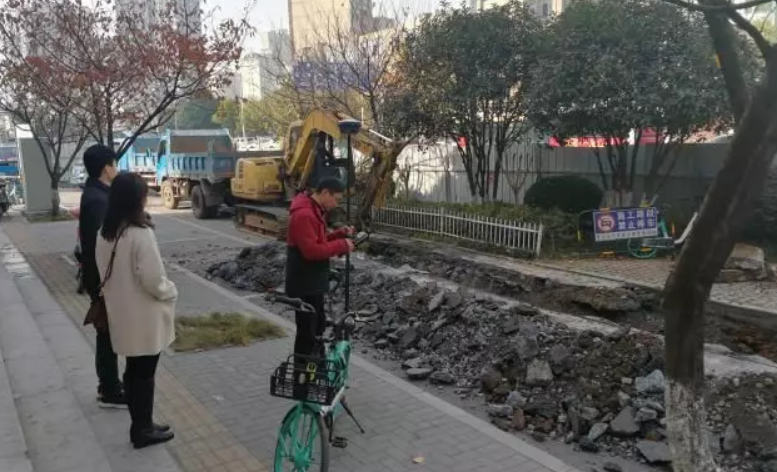

徠卡GS18RTK，輕松搞定復雜的城市管線測量！
