重慶市軌道交通15號線是重慶市在建的一條東西向城軌快線，西起曾家站，東至兩江影視城站。線路全長約70.9km，設站25座。采用城軌快線車，最高運行速度140公里/小時。

　　線路分為兩期建設，一期于2021年3月2日開工建設，二期于2021年9月開工建設。

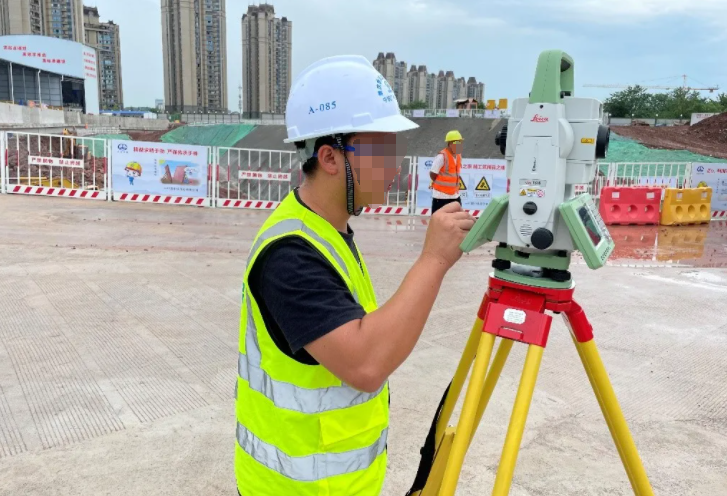

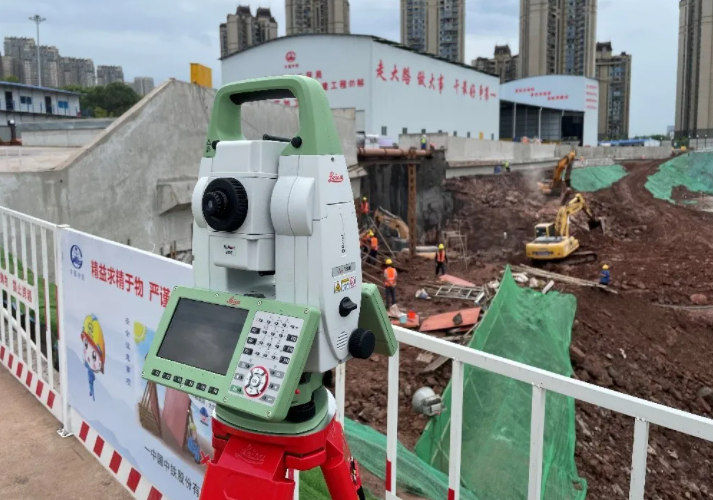

　　中鐵廣州工程局中標重慶軌道交通15號線一期土建工程01標段，基于對徠卡全站儀精度和穩定性的信任，選擇徠卡TS16全站儀搭配徠卡多測回測角（中國版）軟件完成重慶軌道交通15號線的地鐵施工導線測量工作。

　　精密導線測量是城市軌道交通建設中施工控制網布設的主要工作。在地鐵施工過程中，建立在首級平面控制GPS網基礎上的精密導線是地鐵施工控制測量的依據，它的質量好壞對于確保地鐵各項工程按設計精準施工至關重要。

　　徠卡多測回測角（中國版）是一款多測回觀測進行數據外業采集的軟件，可按照國家相關測量規范設置水平角、豎直角和斜距限差。通過學習測量后，自動進行多個方向、多個測回的連續、重復觀測作業，觀測過程中自動進行限差控制，實現外業觀測自動化。徠卡TS16測量機器人結合徠卡多測回測角（中國版）機載軟件，輕松完成導線測量過程。電腦端后處理軟件配置變形數據管理系統，輕松實現導線數據處理。

　　實施步驟如下

　　第一步，依據規范要求在徠卡多測回測角（中國版）機載軟件設定相關限差，依次完成后視點和前視點的學習測量，學習測量后開始自動觀測。按照導線前進方向依次架站，采集完成后導出相應的測站文件。

　　第二步，將多測回測角棱鏡高文件及測站數據按測站導入變形數據管理系統，并進行溫度氣壓改正、斜距化平改正等操作，輸出外業觀測手簿。

　　圖片

　　第三步，在變形數據管理系統添加控制點坐標，選擇所有測站，輸出第三方平差軟件格式完成導線平差。

　　方案優勢

　　應用成熟。徠卡多測回測角（中國版）提供了高效、便捷的自動化測量和完善的后處理程序，大大提高了外業數據采集效率，降低了勞動強度，同時滿足了內、外業數據一體化需求、規范化的作業要求，已經在導線測量、基坑監測、控制網布設等方面有著豐富的應用案例。

　　高效外業。對于高精度導線測量作業，徠卡TS16測量機器人自動量高及激光對中方式提供了更為便捷的設站方式，多測回測角管理系統可實現電子手簿自動生成，作業人員減少至2人，人力資源得到優化；導線作業時間縮短至少2/3，測量人員干的更快，下班更早。

　　使用靈活。由于徠卡多測回測角（中國版）的優異性能，使得它除了能滿足常規應用外，對于特殊的短邊傳遞導線網或模仿CPIII網的導線傳遞等涉及多方向多測回觀測的網型觀測形式，也能輕松應對。

　　重慶軌道交通15號線由西向東聯絡了沙坪壩區、兩江新區和渝北區，串聯了科學城鐵路樞紐、重慶江北國際機場、高鐵復盛站三大交通樞紐，覆蓋了綜保區、大學城、科學城、智慧城、華僑城、龍盛產業城、兩江協同創新區等重點區域。項目建成后，不僅能夠緩解目前重慶堵城之痛，同時能加速城市經濟發展，提高市民出行體驗。

本文出自徠卡測量系統
